ホーム >> 製品案内 >> 直流安定化電源
  直流安定化電源    交流 ⇒ 直流
サイリスタ型直流安定化電源は中・大容量用として、また効率よく出力可変が出来るものとして多々御使用
戴いております。回路としては交流波形を位相制御・整流し充分なLCフィルタ-でリップルを低減したものです。
本器の出力電圧は定格電圧の20〜120%まで可変でき、また定格電流の約105%で垂下します。
組込用から試験用電源、更にバッテリーの充電器等、多用途形となっております。
  DS,DS3シリーズ    仕    様
入    力  1φ又は3φ 48〜62Hz 100V、200V、440V 効     率  約70%以上
入力電圧範囲  定格電圧±10% 負 荷 条 件  0〜100%(電流)
出力電圧精度  定格電圧± 1% 絶 縁 抵 抗  DC500Vメカ測定10MΩ
電圧可変範囲  20〜120%  絶 縁 耐 力  AC1500V 1分間
リ ッ フ ゚ ル電 圧  2%(rms) 使 用 温 度  -10〜40℃
応 答 時 間  0.3秒以内(50%以上負荷時)  相 対 湿 度  30〜85%RH
過 負 荷 保 護 定格電流の約105%にて垂下 塗   装  色 マンセル5Y7/1
出力過電圧保護  定格電圧の約130%にて(入力ブレーカトリップ)
  DS,DS3シリーズ

  DSシリーズ     単相入力製品一覧
定格電圧 定格
電流
最大
容量
型        式  幅W 奥行D  高さH  重量    外形図
(可変範囲) (A)  (W)  1φ入力AC100V  1φ入力AC200V  mm mm mm kg 番号
12V
(2〜15V)

25  375  DS- 25- 1Z1  DS- 25- 1Z2  420  400  199  35  図-2
38  570  DS- 38- 1Z1  DS- 38- 1Z2  420  500  249  40  図-2
50  750  DS- 50- 1Z1  DS- 50- 1Z2  420  500  349  55  図-2
75  1.1k  DS- 75- 1Z1  DS- 75- 1Z2  350  450  670  90  図-3
100  1.5k  DS-100- 1Z1  DS-100- 1Z2  400  550  770  110  図-3
150  2.2k  DS-150- 1Z1  DS-150- 1Z2  400  550  770  130  図-3
200  3.0k  DS-200- 1Z1  DS-200- 1Z2  400  550  770  140  図-3
25V
(5〜30V)
10 375  DS- 10- 3Z1  DS- 10- 3Z2  420  400  199  25  図-2
15 450  DS- 15- 3Z1  DS- 15- 3Z2  420  400  199  35  図-2
25 750  DS- 25- 3Z1  DS- 25- 3Z2  420  500  249  38  図-2
38 1.1k  DS- 38- 3Z1  DS- 38- 3Z2  420  500  349  63  図-2
50 1.5k  DS- 50- 3Z1  DS- 50- 3Z2  350  450  670  80  図-3
75 2.2k  DS- 75- 3Z1  DS- 75- 3Z2  400  550  770  120  図-3
100  3.0k  DS-100- 3Z1  DS-100- 3Z2  400  550  770  130  図-3
150  4.5k  DS-150- 3Z1  DS-150- 3Z2  450  600  860  170  図-3
200  6.0k  DS-200- 3Z1  DS-200- 3Z2  450  600  860  200  図-3
 50V
  (10〜60V)
10 600  DS- 10- 5Z1  DS- 10- 5Z2  420  400  199  35  図-2
15 900  DS- 15- 5Z1  DS- 15- 5Z2  420  500  249  42  図-2
25 1.5k  DS- 25- 5Z1  DS- 25- 5Z2  420  500  349  60  図-2
38 2.3k  DS- 38- 5Z1  DS- 38- 5Z2  350  450  670  105  図-3
50 3.0k  DS- 50- 5Z1  DS- 50- 5Z2  400  550  770  130  図-3
75 4.5k  DS- 75- 5Z1  DS- 75- 5Z2  450  600  860  150  図-3
100  6.0k  DS-100- 5Z1  DS-100- 5Z2  450  600  860  210  図-3
150  9.0k  DS-150- 5Z1  DS-150- 5Z2  510  690  1000  270  図-3
200  12k  DS-200- 5Z1  DS-200- 5Z2  510  690  1000  300  図-3
100V
  (20〜120V)

5 600  DS- 5- 10Z1  DS- 5-10Z2  420  400  199  35  図-2
10 1.2k  DS- 10-10Z1  DS- 10-10Z2  420  500  249  50  図-2
15 1.8k  DS- 15-10Z1  DS- 15-10Z2  420  500  349  65  図-2
25 3.0k  DS- 25-10Z1  DS- 25-10Z2  400  550  770  120  図-3
38 4.5k  DS- 38-10Z1  DS- 38-10Z2  400  550  770  140  図-3
50 6.0k  DS- 50-10Z1  DS- 50-10Z2  450  600  860  190  図-3
75 9.5k  DS- 75-10Z1  DS- 75-10Z2  510  690  1000  260  図-3
100  12k  DS-100-10Z1  DS-100-10Z2  510  690  1000  290  図-3
  200V
  (40〜240V)

5 1.2k  DS- 5- 20Z1  DS- 5-20Z2  420  500  249  47  図-2
10 2.4k  DS- 10-20Z1  DS- 10-20Z2  420  500  349  84  図-2
15 3.6k  DS- 15-20Z1  DS- 15-20Z2  400  550  770  140  図-3
25 6.0k  DS- 25-20Z1  DS- 25-20Z2  450  600  860  185  図-3
38 9.1k  DS- 38-20Z1  DS- 38-20Z2  510  690  1000  260  図-3
50 12k  DS- 50-20Z1  DS- 50-20Z2  510  690  1000  290  図-3
  DS3シリーズ      三相入力製品一覧
定格電圧 定格
電流
最大
容量
型        式  幅W 奥行D  高さH  重量    外形図
(可変範囲) (A)  (W)  3φ入力AC200V  3φ入力AC440V  mm mm mm kg 番号
12V
(2〜15V)

75  1.1k  DS3- 75-1Z  420  500  349  65  図-2
100  1.5k  DS3-100-1Z  400  550  770  110  図-3
150  2.2k  DS3-150-1Z  400  550  770  130  図-3
200  3.0k  DS3-200-1Z  400  550  770  160  図-3
300  4.5k  DS3-300-1Z  510  690  1000  230  図-3
400  6.0k  DS3-400-1Z  510  690  1000  290  図-3
500  7.5k  DS3-500-1Z  510  690  1000  330  図-3
25V
(5〜30V)

38 1.1k  DS3- 38-3Z  DS3- 38- 3Z4  420  500  349  65  図-2
50 1.5k  DS3- 50-3Z  DS3- 50- 3Z4  420  500  349  75  図-2
75  2.2k  DS3- 75-3Z  DS3- 75- 3Z4  400  550  770  120  図-3
100  3.0k  DS3-100-3Z  DS3-100- 3Z4  400  550  770  140  図-3
150  4.5k  DS3-150-3Z  DS3-150- 3Z4  450  600  860  180  図-3
200  6.0k  DS3-200-3Z  DS3-200- 3Z4  450  600  860  280  図-3
300  9.0k  DS3-300-3Z  DS3-300- 3Z4  510  690  1000  330  図-3
400  12k  DS3-400-3Z  DS3-400- 3Z4  580  780  1150  370  図-3
500  15k  DS3-500-3Z  DS3-500- 3Z4  650  850  1300  480  図-3
750  22k  DS3-750-3Z  DS3-750- 3Z4  750  1000  1550  680  図-4
1000  30k  DS3-1000-3Z  DS3-1000-3Z4  750  1000  1550  820  図-4
 50V
  (10〜60V)
25 1.5k  DS3- 25-5Z  DS3- 25- 5Z4  420  500  349  75  図-2
38 2.3k  DS3- 38-5Z  DS3- 38- 5Z4  400  550  770  110  図-3
50 3.0k  DS3- 50-5Z  DS3- 50- 5Z4  400  550  770  130  図-3
75  4.5k  DS3- 75-5Z  DS3- 75- 5Z4  450  600  860  160  図-3
100  6.0k  DS3-100-5Z  DS3-100- 5Z4  450  600  860  190  図-3
150  9.0k  DS3-150-5Z  DS3-150- 5Z4  510  690  1000  230  図-3
200  12k  DS3-200-5Z  DS3-200- 5Z4  510  690  1000  260  図-3
300  15k  DS3-300-5Z  DS3-300- 5Z4  580  780  1150  350  図-3
400  22k  DS3-400-5Z  DS3-400- 5Z4  650  850  1300  520  図-3
500  30k  DS3-500-5Z  DS3-500- 5Z4  750  1000  1550  650  図-4
100V
  (20〜120V)

15 1.8k  DS3- 15-10Z  DS3- 15-10Z4  420  500  349  68  図-2
25 3.0k  DS3- 25-10Z  DS3- 25-10Z4  400  550  770  120  図-3
38 4.5k  DS3- 38-10Z  DS3- 38-10Z4  400  550  770  150  図-3
50 6.0k  DS3- 50-10Z  DS3- 50-10Z4  450  600  860  170  図-3
75  9.0k  DS3- 75-10Z  DS3- 75-10Z4  450  600  860  200  図-3
100  12k  DS3-100-10Z  DS3-100-10Z4  510  690  1000  270  図-3
150  18k  DS3-150-10Z  DS3-150-10Z4  510  690  1000  350  図-3
200  24k  DS3-200-10Z  DS3-200-10Z4  580  780  1150  450  図-3
300  36k  DS3-300-10Z  DS3-300-10Z4  650  850  1300  650  図-3
  200V
  (40〜240V)
10 2.4k  DS3- 10-20Z  DS3- 10-20Z4  400  550  770  130  図-3
15 3.6k  DS3- 15-20Z  DS3- 15-20Z4  400  550  770  150  図-3
25 6.0k  DS3- 25-20Z  DS3- 25-20Z4  450  600  860  170  図-3
38 9.1k  DS3- 38-20Z  DS3- 38-20Z4  450  600  860  200  図-3
50 12k  DS3- 50-20Z  DS3- 50-20Z4  510  690  1000  280  図-3
75 18k  DS3- 75-20Z  DS3- 75-20Z 510  690  1000  310  図-3
100  24k  DS3-100-20Z  DS3-100-20Z4  580  780  1150  460  図-3
150  36k  DS3-150-20Z  DS3-150-20Z4  650  850  1300  600  図-3

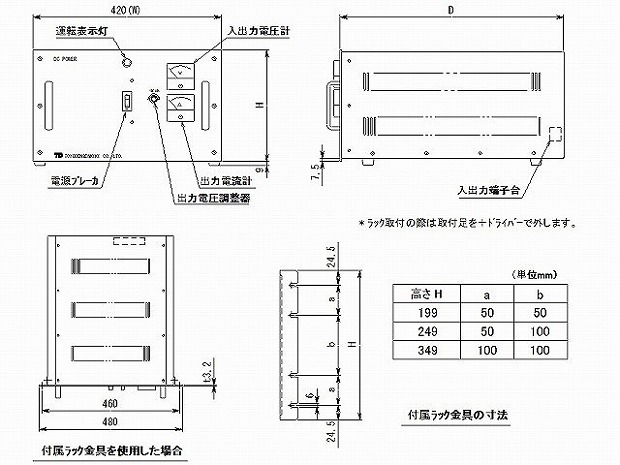

  DS,DS3シリーズ   外形図  ( 図−2 )

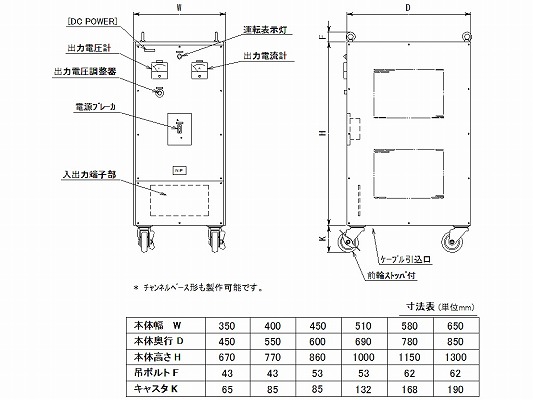

  DS,DS3シリーズ   外形図  ( 図−3 )

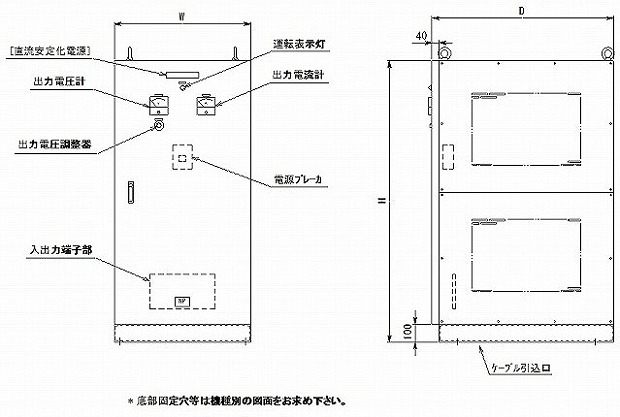

  DS,DS3シリーズ   外形図  ( 図−4 )
