ホーム >> 製品案内 >>電流センサ専用電源
  TDシリーズ ( 電流センサ専用電源 ) 概   要
電流センサ用に開発された専用電源です。
TD-1000,TD-2500は、低雑音のドロッパー制御を採用
TD-4250には、アクティブフィルター付シンプルフォワード方式を採用
TDシリーズにはTD-1000(1チャンネル用)TD-2500(3チャンネル用)TD-4250(4チャンネル用)があります。
電源と電流センサ間のセンサ接続ケーブル(TD-C2 )はオプションで付属可能です。
電源と電力計間の信号ケーブル( TD-R2 )はオプションで付属可能です。
  TD-1000 ,TD-2500 仕   様
入 力 電 圧  AC100V±10%(50〜60Hz) リ ッ プ ル  3mVp-p以下
出 力 電 圧  DC±15V 絶 縁 耐 圧  (入力-ケース間) AC1000V 1分間
入 力 変 動  90〜110Vにて ±30mV以下 絶 縁 耐 圧  (出力-ケース間) AC500V 1分間
負 荷 変 動 0〜100%にて 50mV以下  塗  装  色  BN-8シボ/3分ツヤ
出 力 電 流  (TD-1000)1A/(TD-2500)2.5A 重    量  (TD-1000)2.4Kg/(TD-2500)6.2Kg
  TD-4250         仕   様
入 力 電 圧  AC100V±10%(50〜60Hz) リ ッ プ ル  30mVp-p以下(10A負荷にて)
出 力 電 圧  DC±15V 絶 縁 耐 圧  (入力-ケース間) AC1000V 1分間
入 力 変 動  90〜110Vにて ±100mV以下 絶 縁 耐 圧  (出力-ケース間) AC500V 1分間
負 荷 変 動 0〜100%にて 400mV以下  塗  装  色  BN-8シボ/3分ツヤ
出 力 電 流  10A (1チャンネル当り 2.5A ) 重    量  12Kg

  TDシリーズ

T D - 1 0 0 0 ( 1チャンネル用 )  T D - 2 5 0 0 ( 3チャンネル用 )
販売定価 ¥75,000  販売定価 ¥150,000

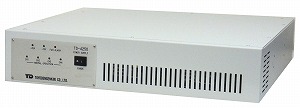

T D - 4 2 5 0 ( 4チャンネル用 )

  TD-C2 ( センサ接続ケーブル )
       電源と電流センサ間の接続ケーブルです。
  標準品は2mです。
  オプションで付属可能です。
販売定価 ¥7,500

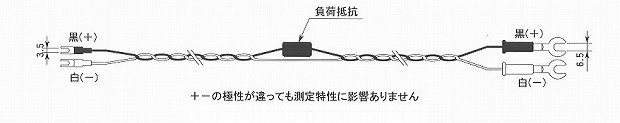

  TD-R2 ( 信号ケーブル )
  電源と電力計間の信号ケーブルです。
  標準品は2mです。
  オプションで付属可能です。
販売定価 ¥6,250

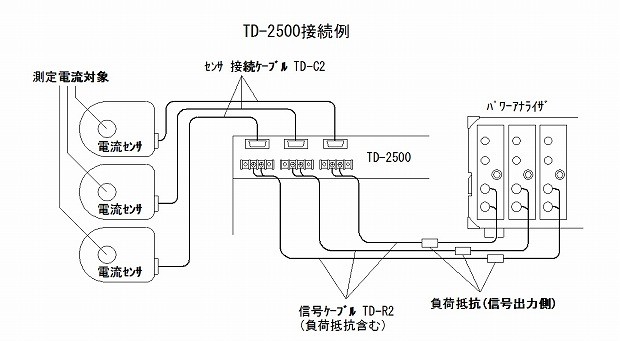

  接続例 TD−2500( 3チャンネル用 )

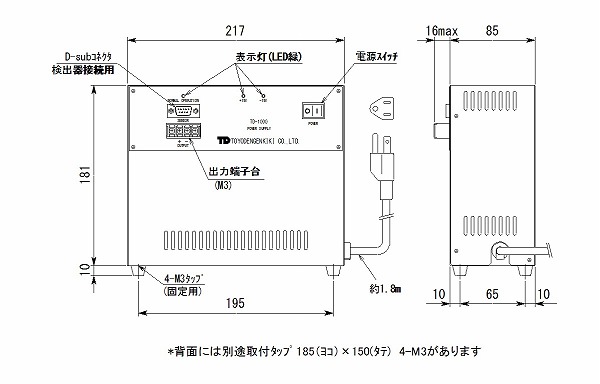

  TD−1000 (1チャンネル用 )     外形図

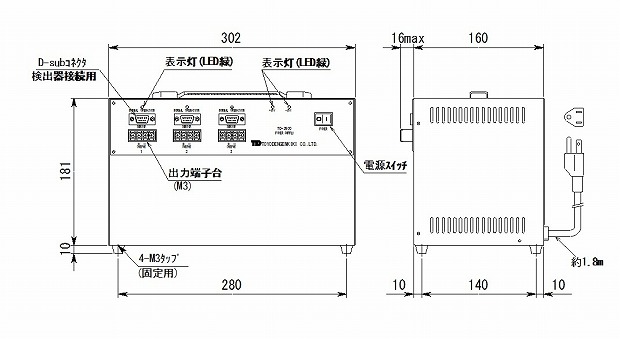

  TD−2500 ( 3チャンネル用 )      外形図
