ホーム >> 交流安定化電源 >> (AE,AE3),(AEA,AEA3)シリーズ
  (AE ,AE 3) ,(AEAE 3) シリーズ    概  要

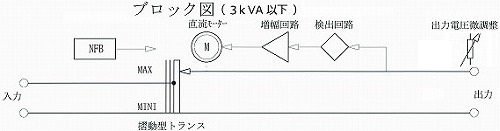

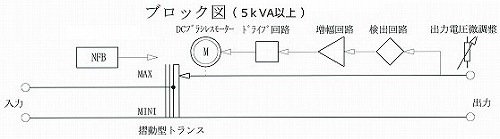

摺動電圧調整器と、サーボモータを含む制御系によって構成された、安定化電源装置です。
発生歪がなく、周波数の影響もほとんどなく、しかも、高効率 ・ 小型軽量 ・ 低価格です。
出力電圧固定型と可変型があります。
容量は 500 VA〜 200 kVA
下記仕様以外に、入力電圧範囲±30%も製作致します。
  (AE , AE 3) ,(AEAE 3) シリーズ



  AE シリーズ    摺動型( 出力 固定 ) 単相製品 500VA〜100KVA
   * 1φ 入出力100V : 入力範囲 (定格電圧±15%) / 出力精度 (定格電圧±1.0%)
   * 1φ 入出力200V : 入力範囲 (定格電圧±15%) / 出力精度 (定格電圧±1.0%)
容量 型      式  幅W 奥行D  高さH  重量   外形図
VA  1φ 入出力100V  1φ 入出力200V  (mm) (mm) (mm) (kg) 番号
500  AE- 500- 1  AE- 500- 2  180  320  180  6  図-1
1K AE- 1K- 1  AE- 1K- 2  180  340  190  9  図-1
1.5K  AE-1.5K- 1  AE-1.5K- 2  210  350  220  14  図-1
2K AE- 2K- 1  AE- 2K- 2  245  370  255  21  図-2
3K AE- 3K- 1  AE- 3K- 2  280  380  300  24  図-2
5K AE- 5K- 1  AE- 5K- 2  354  409  344  32  図-3
7.5K AE-7.5K- 1  AE-7.5K- 2  355  565  344  45  図-3
10K AE-10K- 1  AE-10K- 2  390  565  374  55  図-3
15K AE-15K- 1  AE-15K- 2  450  520  1050  150  図-4
20K AE-20K- 1  AE-20K- 2  450  520  1200  185  図-4
30K AE-30K- 1  AE-30K- 2  600  720  1460  250  図-4
40K AE-40K- 1  AE-40K- 2  600  720  1600  320  図-4
50K AE-50K- 1  AE-50K- 2  600  720  1700  380  図-4
75K AE-75K- 1  AE-75K- 2  1000  1000  1750  680  図-4
100K AE-100K- 1  AE-100K- 2  1000  1000  1800  800  図-4
  AE 3 シリーズ    摺動型( 出力 固定 ) 三相製品 3KVA〜200KVA
   * 3φ 入出力200V : 入力範囲 (定格電圧±15%) / 出力精度 (定格電圧±1.0%)
容量 型      式  幅W 奥行D  高さH  重量   外形図
VA  3φ 入出力200V  (mm) (mm) (mm) (kg) 番号
3K  AE3- 3K  400  550  850  81  図-5
5K  AE3- 5K  400  550  850  90  図-5
7.5K AE3-7.5K  450  700  1200  120  図-5
10K AE3-10K  450  700  1200  130  図-5
15K AE3-15K  450  750  1200  160  図-5
20K AE3-20K  600  750  1300  230  図-5
30K AE3-30K  600  750  1300  290  図-5
50K AE3-50K  600  1250  1480  450  図-5
75K AE3-75K  900  1400  1500  780  図-5
100K AE3-100K  1100  1400  1750  850  図-6
150K AE3-150K  1200  1600  1800  1250  図-6
200K AE3-200K  1200  1750  2000  1720  図-6
  AEA シリーズ    摺動型( 出力 可変 ) 単相製品 500VA〜100KVA
  * 1φ 入出力100V : 入力範囲 (定格電圧±10%) / 出力精度 (定格電圧±1.0%) / 出力可変 (50〜110V)
  * 1φ 入出力200V : 入力範囲 (定格電圧±10%) / 出力精度 (定格電圧±1.0%) / 出力可変(100〜220V)
容量 型      式  幅W 奥行D  高さH  重量   外形図
VA  1φ 入出力100V  1φ 入出力200V  (mm) (mm) (mm) (kg) 番号
500  AEA- 500- 1  AEA- 500- 2  180  323  180  8  図-1
1K AEA- 1K- 1  AEA- 1K- 2  180  343  190  11  図-1
1.5K  AEA-1.5K- 1  AEA-1.5K- 2  210  353  220  16  図-1
2K AEA- 2K- 1  AEA- 2K- 2  245  373  255  25  図-2
3K AEA- 3K- 1  AEA- 3K- 2  280  383  300  30  図-2
5K  AEA- 5K- 1  AEA- 5K- 2  355  568  344  60  図-3
7.5K AEA-7.5K- 1  AEA-7.5K- 2  390  726  374  80  図-3
10K AEA-10K- 1  AEA-10K- 2  320  595  900  120  図-7
15K AEA-15K- 1  AEA-15K- 2  450  520  1100  180  図-4
20K AEA-20K- 1  AEA-20K- 2  450  520  1250  250  図-4
30K AEA-30K- 1  AEA-30K- 2  600  970  1250  300  図-4
40K AEA-40K- 1  AEA-40K- 2  600  970  1600  380  図-4
50K AEA-50K- 1  AEA-50K- 2  600  970  1700  600  図-4
75K AEA-75K- 1  AEA-75K- 2  1000  1000  1750  820  図-4
100K AEA-100K- 1  AEA-100K- 2  1000  1250  1800  1000  図-4
  AEA 3 シリーズ   摺動型( 出力 可変 ) 三相製品 3KVA〜200KVA
3φ入出力200V:入力範囲(定格電圧±10%)/出力精度(定格電圧±1.5%)/ 出力可変 (160〜220V)
容量 型      式  幅W 奥行D  高さH  重量   外形図
VA  3φ 入出力200V  (mm) (mm) (mm) (kg) 番号
3K AEA3- 3K  400  550  850  81  図-5
5K  AEA3- 5K  400  550  850  90  図-5
7.5K AEA3-7.5K  450  700  1200  120  図-5
10K AEA3-10K  500  700  1200  130  図-5
15K AEA3-15K  500  750  1200  160  図-5
20K AEA3-20K  600  750  1600  230  図-5
30K AEA3-30K  600  750  1600  290  図-5
50K AEA3-50K  650  1250  1500  450  図-5
75K AEA3-75K  950  1400  1500  780  図-5
100K AEA3-100K  1100  1400  1750  850  図-5
150K AEA3-150K  1200  1600  1800  1250  図-5
200K AEA3-200K  1200  1750  2000  1720  図-5
  AEA 3 シリーズ   摺動型( 出力 可変 ) 三相製品 3KVA〜100KVA
3φ入出力440/220V:入力範囲(定格電圧±10%)/出力精度(定格電圧±1.5%)/出力可変(190〜250V)
容量 型      式  幅W 奥行D  高さH  重量   外形図
VA  3φ 入出力440/220V  (mm) (mm) (mm) (kg) 番号
3K AEA3- 3K-42  400  550  1100  110  図-5
5K  AEA3- 5K-42  400  550  1100  135  図-5
7.5K AEA3-7.5K-42  450  700  1500  185  図-5
10K AEA3-10K-42  500  700  1500  200  図-5
15K AEA3-15K-42  500  750  1550  255  図-5
20K AEA3-20K-42  600  1100  1600  350  図-5
30K AEA3-30K-42  600  1150  1600  620  図-5
50K AEA3-50K-42  700  1250  1700  1100  図-5
75K AEA3-75K-42  1900  1100  1800  1250  図-8
100K AEA3-100K-42  1900  1100  1800  1380  図-8
  (AE , AE 3) ,(AEAE 3) シリーズ 外 形 図 ( 図-1 〜 8 )

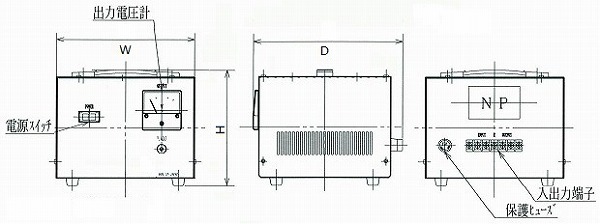

 ( 図-1 )

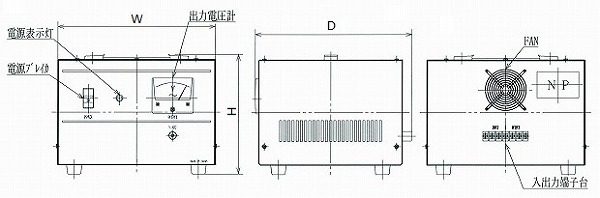

 ( 図-2 )

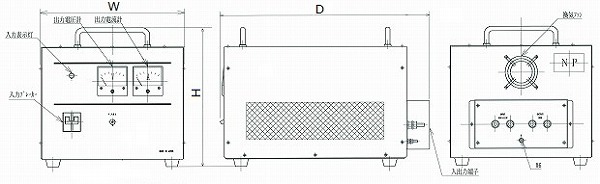

( 図-3 )

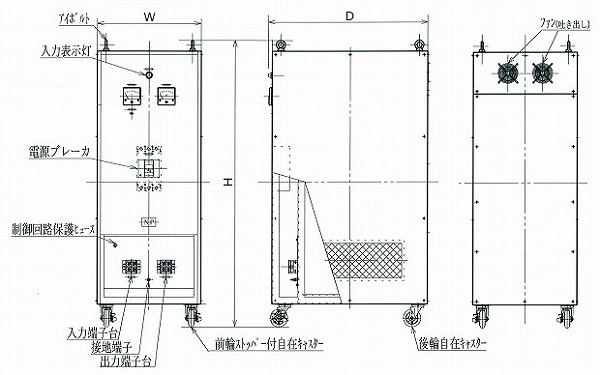

( 図-4 )

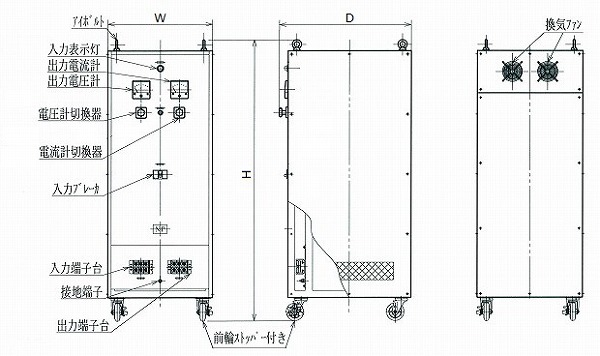

( 図-5 )

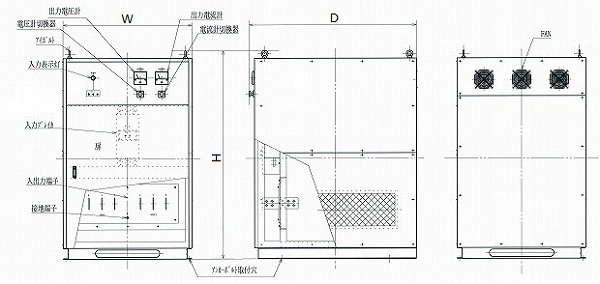

( 図-6 )

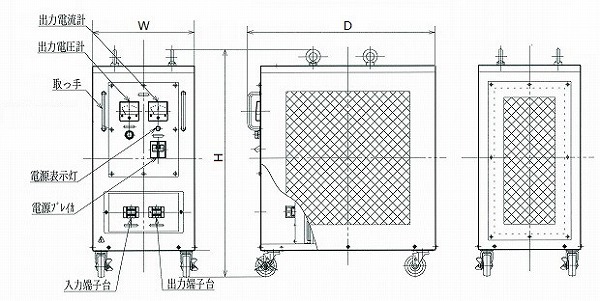

( 図-7 )

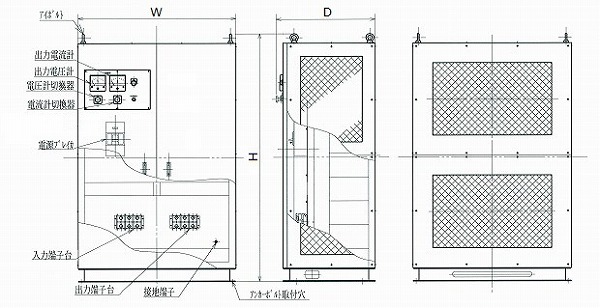

( 図-8 )
