  AG−F,AGシリーズ   概   要
本装置は定電圧変圧器(Constant Voltage Transformer=CVT)方式で、リーケージトランスの二次側
和インダクタンスとコンデンサを並列共振させ、鉄共振回路を構成し入力電圧の変動に対して、出力電圧
を安定化させる無帰還型の定電圧電源装置です。
主な特長として入出力絶縁型で等価回路では回路に直列リアクトルが入る為ノイズフィルター効果が大です
小型軽量で無保守型となっており長寿命品です。また過負荷・短絡には出力垂下し保護します。
AG-F型は一般機器に、AG型は主に実効値優先の熱・光・力等一次エネルギー用電源として使用
されます。
  AG−F シリーズ  入 力 ・ 出 力 ( 波 形 例 )

  * 矩形波の場合は打合せが必要です。
  AG−F,AGシリーズ   仕   様
入 力 周 波 数  50又は60Hz(2KVAまで切替スイッチ付) 効     率 90%以上
入力電圧範囲  定格電圧の85〜110% 負 荷 条 件  0〜100% cosφ=1.0
出力電圧精度  定格電圧の±2%  絶 縁 抵 抗  DC500Vメガ-測定10MΩ
電圧調整範囲  定格電圧の±2% 絶 縁 耐 圧  AC1500V 1分間
波 形 歪 率  AG-F型5%以下/AG型30%以下  使 用 温 度  -10〜40℃
応 答 時 間 0.08秒以下 相 対 湿 度  30〜85% RH
  (入力電圧15%急変時) 塗   装  色 マンセル 5Y7/1
  AG−F,AGシリーズ

  AG−Fシリーズ  (波形補正フィルタ付)製品一覧
容量        型        式  幅W 奥行D  高さH  重量    外形図
VA  1φ 入出力100V  1φ 入出力200V  (mm) (mm) (mm) (kg) 番号
300  AG- 300F- 1  AG- 300F- 2  170  360  200  20  図-1
500  AG- 500F- 1  AG- 500F- 2  170  360  200  26  図-1
750  AG- 750F- 1  AG- 750F- 2  170  360  200  33  図-1
1K AG- 1KF- 1  AG- 1KF- 2  170  410  200  39  図-1
1.5K  AG-1.5KF- 1  AG-1.5KF- 2  280  390  210  48  図-1
2K AG- 2KF- 1  AG- 2KF- 2  420  500  249  65  図-2
3K AG- 3KF- 1  AG- 3KF- 2  350  450  670  120  図-3
4K AG- 4KF- 1  AG- 4KF- 2  400  550  770  150  図-3
5K AG- 5KF- 1  AG- 5KF- 2  400  550  770  180  図-3
VA  入力200V 出力100V  入力100V 出力200V  (mm) (mm) (mm) (kg) 番号
300  AG- 300F- 21  AG- 300F- 12  170  360  200  20  図-1
500  AG- 500F- 21  AG- 500F- 12  170  360  200  26  図-1
750  AG- 750F- 21  AG- 750F- 12  170  360  200  33  図-1
1K AG- 1KF- 21  AG- 1KF- 12  170  410  200  39  図-1
1.5K  AG-1.5KF- 21  AG-1.5KF- 12  280  390  210  48  図-1
2K AG- 2KF- 21  AG- 2KF- 12  420  500  249  65  図-2
3K AG- 3KF- 21  AG- 3KF- 12  350  450  670  120  図-3
4K AG- 4KF- 21  AG- 4KF- 12  400  550  770  150  図-3
5K AG- 5KF- 21  AG- 5KF- 12  400  550  770  180  図-3
  AGシリーズ  (波形補正フィルタなし)製品一覧
容量        型        式  幅W 奥行D  高さH  重量    外形図
VA  1φ 入出力100V  1φ 入出力200V  (mm) (mm) (mm) (kg) 番号
300  AG- 300- 1  AG- 300- 2  170  360  200  17  図-1
500  AG- 500- 1  AG- 500- 2  170  360  200  28  図-1
750  AG- 750- 1  AG- 750- 2  170  360  200  33  図-1
1K AG- 1K- 1  AG- 1K- 2  170  360  200  37  図-1
1.5K  AG-1.5K- 1  AG-1.5K- 2  170  410  200  40  図-1
2K AG- 2K- 1  AG- 2K- 2  280  390  210  50  図-1
VA  入力200V 出力100V  入力100V 出力200V  (mm) (mm) (mm) (kg) 番号
300  AG- 300- 21  AG- 300- 12  170  360  200  17  図-1
500  AG- 500- 21  AG- 500- 12  170  360  200  28  図-1
750  AG- 750- 21  AG- 750- 12  170  360  200  33  図-1
1K AG- 1K- 21  AG- 1K- 12  170  360  200  37  図-1
1.5K  AG-1.5K- 21  AG-1.5K- 12  170  410  200  40  図-1
2K AG- 2K- 21  AG- 2K- 12  280  390  210  50  図-1

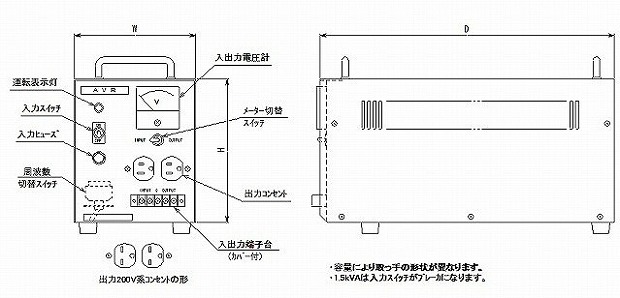

  AG−F,AGシリーズ   外形図 ( 図−1 )

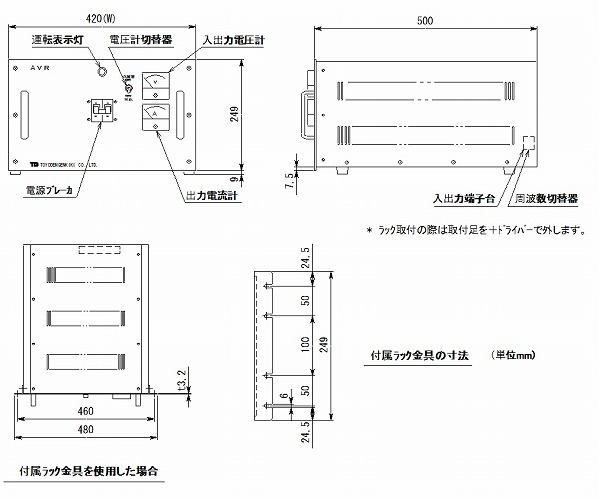

  AG−F,AGシリーズ   外形図 ( 図−2 )

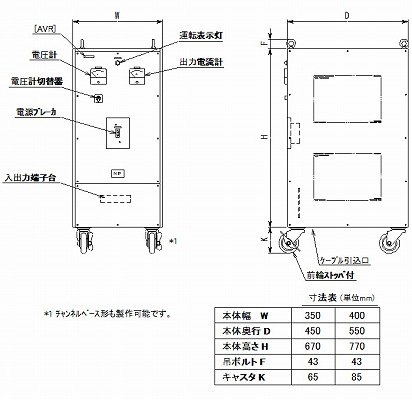

  AG−F,AGシリーズ   外形図 ( 図−3 )
