ホーム >> 交流安定化電源 >> (AM,AM3),(AM-W,AM3-W)シリーズ
  (AM,AM3),(AM-W,AM3−W)シリーズ 概   要

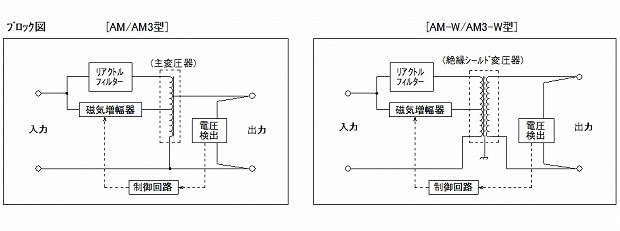

本装置は古くから親しまれてきた回路で、主要回路部に磁気増幅(可飽和リアクトル)出力変圧器
用いた差動リアクトル方式の静止型定電圧電源装置です。入力電圧変動、負荷変動に対しては
出力電圧の編差を実効値検出し増幅して磁気増幅器を制御し、出力電圧を安定化します。
主要回路が変圧器、リアクトルであり且つ制御回路が磁気結合となっている為、過負荷耐量が大きく
また経年変化が少なく長寿命製品です。本製品は雑音も少なく、良質の交流安定化電源として
ご使用戴いております。またコンピュ-タ等の負荷に対しては、主変圧器を複巻シ-ルド型としたAM-W
をご使用下さい。入力と出力ラインを絶縁し<、入力からの伝搬ノイズを低減します。
  (AM,AM3),(AM-W,AM3−W)シリーズ 仕   様

  (AM,AM3),(AM-W,AM3−W)シリーズ 仕   様
入 力 周 波 数  50又は60Hz±2Hz 効   率 85%以上(1KVA以下は80〜85%以上)
  (1φ5KVAまで切替スイッチ付)
       (入力電圧85%時)
入力電圧範囲  定格電圧±15% 負 荷 条 件  0〜100%
出力電圧精度  定格電圧±0.5%  絶 縁 抵 抗  DC500Vメガーにて測定10MΩ
電圧調整範囲  定格電圧±5%(定格入力時) 絶 縁 耐 圧  AC1500V 1分間
波 形 歪 率  3%以下(発生歪)  使 用 温 度  -10〜40℃
応 答 時 間 0.15秒以下 相 対 湿 度  30〜85% RH
  (入力電圧15%急変時) 塗  装 色 マンセル 5Y7/1
  (AM,AM3),(AM-W,AM3−W)シリーズ

  AMシリーズ     (非絶縁型)単相製品一覧
容量 型          式  幅W 奥行D  高さH  重量    外形図
VA  1φ 入出力100V  1φ 入出力200V  (mm) (mm) (mm) (kg) 番号
500  AM- 500- 1  AM- 500- 2  420  500  249  45  図-2
1K AM- 1K- 1  AM- 1K- 2  420  500  249  50  図-2
1.5K  AM-1.5K- 1  AM-1.5K- 2  420  500  249  55  図-2
2K AM- 2K- 1  AM- 2K- 2  420  500  249  60  図-2
3K AM- 3K- 1  AM- 3K- 450  600  860  140  図-3
5K AM- 5K- 1  AM- 5K- 2  450  600  860  160  図-2
7.5K  AM-7.5K- AM-7.5K- 510  690  1000  220  図-3
  AM3シリーズ    (非絶縁型)三相製品一覧
容量 型      式  幅W 奥行D  高さH  重量    外形図
VA  3φ 入出力200V  (mm) (mm) (mm) (kg) 番号
3K AM3 -  3K  450  600  860  160  図-3
5K AM3 -  5K  450  600  860  210  図-3
7.5K  AM3 - 7.5K  580  780  1150  300  図-3
10K  AM3 - 10K  580  780  1150   430  図-3
15K  AM3 - 15K  650  850   1300   630  図-3
20K  AM3 - 20K  750  1000   1550  880  図-4
  AM-Wシリーズ  (絶縁シールド型)単相製品一覧
容量 型          式  幅W 奥行D  高さH  重量    外形図
VA  1φ 入出力100V  1φ 入出力200V  (mm) (mm) (mm) (kg) 番号
500  AM- 500- 1W  AM- 500- 2W  420  500  249  52  図-2
1K AM- 1K- 1W  AM- 1K- 2W  420  500  249  55  図-2
1.5K  AM-1.5K- 1W  AM-1.5K- 2W  420  500  249  65  図-2
2K AM- 2K- 1W  AM- 2K- 2W  420  500  249  70  図-2
3K AM- 3K- 1W  AM- 3K- 2W  450  600  860  180  図-3
5K AM- 5K- 1W  AM- 5K- 2W  450  600  860  200  図-2
7.5K  AM-7.5K- 1W  AM-7.5K- 2W  510  690  1000  300  図-3
*入力100V 出力200Vは12W  入力200V 出力100Vは21Wになります。 他の電圧も製作致します。
  AM3−Wシリーズ (絶縁シールド型)三相製品一覧
容量 型          式  幅W 奥行D  高さH  重量    外形図
VA  3φ 入出力200V  3φ 入力440V 出力200  (mm) (mm) (mm) (kg) 番号
3K AM3- 3KW  AM3- 3KW- 42  450  600  860  190  図-3
5K AM3- 5KW  AM3- 5KW- 42  450  600  860  250  図-3
7.5K  AM3-7.5KW  AM3-7.5KW- 42  580  780  1150  350  図-3
10K  AM3- 10KW  AM3- 10KW- 42  580  780  1150  450  図-3
15K  AM3- 15KW  AM3- 15KW- 42  650  850  1300  600  図-3
20K  AM3- 20KW  AM3- 20KW- 42  750  1000  1550  800  図-4
*入力220V 出力380V、400Vも製作致します。
  (AM,AM3),(AM-W,AM3−W)シリーズ 外形図 ( 図-2 )

  (AM,AM3),(AM-W,AM3−W)シリーズ 外形図 ( 図-3 )

  (AM,AM3),(AM-W,AM3−W)シリーズ 外形図 ( 図-4 )
