ホーム >> 交流安定化電源 >> (AS,AS3),(AS-W,AS3-W)シリーズ
  (AS,AS3),(AS-W,AS3−W)シリーズ 概  要

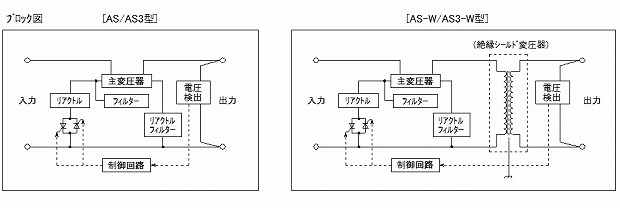

本装置は主回路に制御リアクトル、サイリスタ、フィルタを用いた自己容量制御方式の静止形定電圧電源装置
です。入力変動、負荷変動による出力電圧の偏差を実効値検出し、増幅してサイリスタを制御し出力電圧
定化します。サイリスタの位相制御による歪波及びスイッチングノイズは、専用のフィルタで除去してあります。
本装置は雑音も少なく小型軽量で良質の交流安定電源としてご使用戴いています。
また、コンピュ-タ等の負荷に対しては出力に複巻シ-ルド変圧器を組込んだAS-W型をご使用ください。
入力と出力のラインを絶縁し入力から伝搬ノイズを低減します。
  (AS,AS3),(AS-W,AS3−W)シリーズ

  (AS,AS3),(AS-W,AS3−W)シリーズ 仕  様
入 力 周 波 数  50又は60Hz±2Hz 効   率 80%以上(1KVA以下は80〜85%以上)
  (1φ5KVAまでは切替スイッチ付)
       (入力電圧85%時)
入力電圧範囲  定格電圧±15% 負 荷 条 件  0〜100%
出力電圧精度  定格電圧±0.4%  絶 縁 抵 抗  DC500Vメガ-にて測定10MΩ以上
電圧調整範囲  定格電圧±5%(定格入力時) 絶 縁 耐 圧  AC1500V 1分間
波 形 歪 率  3%以下(発生歪)  使 用 温 度  -10〜40℃
応 答 時 間 0.15秒以下 相 対 湿 度  30〜85% RH
  (入力電圧15%急変時) 塗  装 色 マンセル 5Y7/1
  (AS,AS3),(AS-W,AS3−W)シリーズ

  ASシリーズ     (非絶縁型)単相製品一覧
容量 型      式  幅W 奥行D  高さH  重量    外形図
VA  1φ 入出力100V  1φ 入出力200V  (mm) (mm) (mm) (kg) 番号
500  AS- 500- 1  AS- 500- 2  420  400  199  22  図-2
1K AS- 1K- 1  AS- 1K- 2  420  400  199  31  図-2
1.5K  AS-1.5K- 1  AS-1.5K- 2  420  400  199  37  図-2
2K AS- 2K- 1  AS- 2K- 2  420  500  249  41  図-2
3K AS- 3K- 1  AS- 3K- 420  500  249  52  図-2
5K AS- 5K- 1  AS- 5K- 2  420  500  249  67  図-2
7.5K  AS-7.5K- AS-7.5K- 450  600  860  135  図-3
10K  AS- 10K- 1  AS- 10K- 2  450  600  860  150  図-3
15K  AS- 15K- 1  AS- 15K- 2  510  690  1000  210  図-3
20K  AS- 20K- 1  AS- 20K- 2  580  780  1150  310  図-3
30K  AS- 30K- 1  AS- 30K- 2  580  780  1150  450  図-3
40K  AS- 40K- 1  AS- 40K- 2  650  850  1300  650  図-3
50K  AS- 50K- 1  AS- 50K- 2  750  1000  1550  800  図-3
  AS3シリーズ    (非絶縁型)三相製品一覧
容量 型      式  幅W 奥行D  高さH  重量    外形図
(VA)  3φ 入出力200V  (mm) (mm) (mm) (kg) 番号
3K AS3 -  3K  400  550  770  120  図-3
5K AS3 -  5K  400  550  770  150  図-3
7.5K  AS3 - 7.5K  450  600  860  200  図-3
10K  AS3 - 10K  510  690  1000   250  図-3
15K  AS3 - 15K  580  780   1150   350  図-3
20K  AS3 - 20K  580  780   1150  400  図-3
30K  AS3 - 30K  650  850   1300  550  図-3
50K  AS3 - 50K  750  1000   1550  850  図-4
  AS-Wシリーズ  (絶縁シールド型)単相製品一覧
容量 型      式  幅W 奥行D  高さH  重量    外形図
VA  1φ 入出力100V  1φ 入出力200V  (mm) (mm) (mm) (kg) 番号
500  AS- 500- 1W  AS- 500- 2W  420  400  199  33  図-2
1K AS- 1K- 1W  AS- 1K- 2W  420  500  249  43  図-2
1.5K  AS-1.5K- 1W  AS-1.5K- 2W  420  500  249  52  図-2
2K AS- 2K- 1W  AS- 2K- 2W  420  500  349  72  図-2
3K AS- 3K- 1W  AS- 3K- 2W  420  500  349  79  図-2
5K AS- 5K- 1W  AS- 5K- 2W  400  550  770  140  図-3
7.5K  AS-7.5K- 1W  AS-7.5K- 2W  450  600  860  200  図-3
10K  AS- 10K- 1W  AS- 10K- 2W  510  690  1000  270  図-3
15K  AS- 15K- 1W  AS- 15K- 2W  580  780  1150  370  図-3
20K  AS- 20K- 1W  AS- 20K- 2W  580  780  1150  450  図-3
30K  AS- 30K- 1W  AS- 30K- 2W  650  850  1300  650  図-3
40K  AS- 40K- 1W  AS- 40K- 2W  750  1000  1550  900  図-4
50K  AS- 50K- 1W  AS- 50K- 2W  850  1100  1800  1200  図-4
*入力100V 出力200Vは12W  入力200V 出力100Vは21Wになります。 他の電圧も製作致します。
  AS3−Wシリーズ (絶縁シールド型)三相製品一覧
容量 型      式  幅W 奥行D  高さH  重量    外形図
VA  3φ 入出力200V  3φ 入力440V 出力200V (mm) (mm) (mm) (kg) 番号
3K AS3- 3KW  AS3- 3KW- 42  510  690  1000  190  図-3
5K AS3- 5KW  AS3- 5KW- 42  510  690  1000  220  図-3
7.5K  AS3-7.5KW  AS3-7.5KW- 42  510  690  1000  280  図-3
10K  AS3- 10KW  AS3- 10KW- 42  580  780  1150  380  図-3
15K  AS3- 15KW  AS3- 15KW- 42  650  850  1300  500  図-3
20K  AS3- 20KW  AS3- 20KW- 42  650  850  1300  600  図-3
30K  AS3- 30KW  AS3- 30KW- 42  750  1000  1550  750  図-4
50K  AS3- 50KW  AS3- 50KW- 42  850  1000  1800  1300  図-4
*入力220V 出力380V、400Vも製作致します。

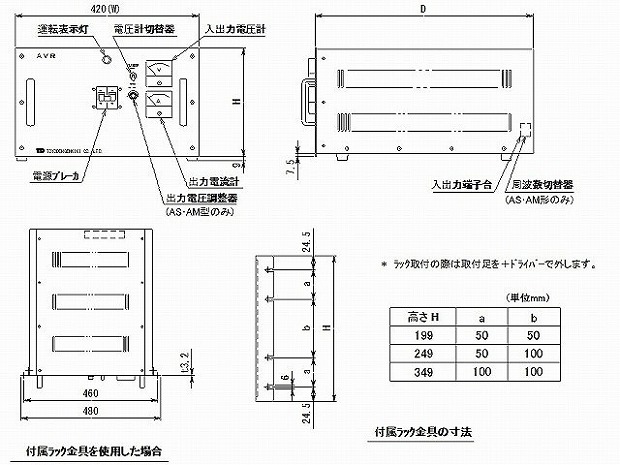

  (AS,AS3),(AS-W,AS3−W)シリーズ 外 形 図 ( 図-2 )

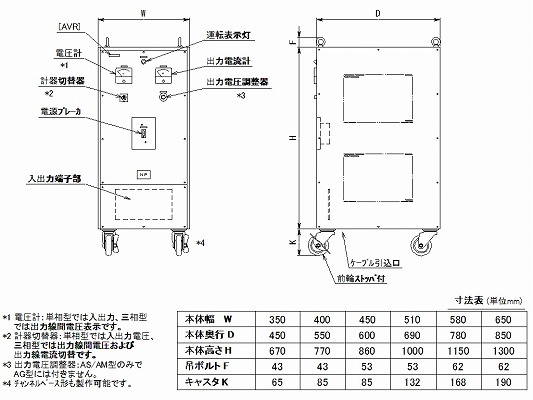

  (AS,AS3),(AS-W,AS3−W)シリーズ 外 形 図 ( 図-3 )

  (AS,AS3),(AS-W,AS3−W)シリーズ 外 形 図 ( 図-4 )
