ホーム >> 交流安定化電源 >> AV−F,AVシリーズ ( カタログ )
  AV−F,AVシリーズ  ( 長寿命・メンテナンスフリー 定電圧変圧器 )
本装置は定電圧変圧器CVT(Constant Voltage Transformer)を使った交流安定化電源です。
低域の周波数成分のノイズフィルター効果があります。
本装置は小型軽量で無保守形となっており長寿命品です。
過負荷・短絡に対しては、出力電圧垂下特性により保護します。

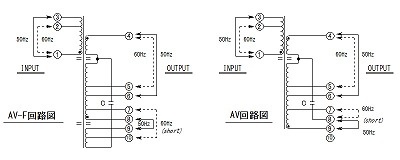

本装置には出力電圧波形と無関係に出力電圧実効値を一定とするAV型と、正弦波を出力する為の
波形補正巻線を付加し、フィルタを内臓したAV-F型があります。
AV-F型は一般機器に、AV型は主に実効値優先の熱・光・力等一次エネルギー用電源として使用されます。
電源電圧が不安定な場所の電圧安定に最適です。

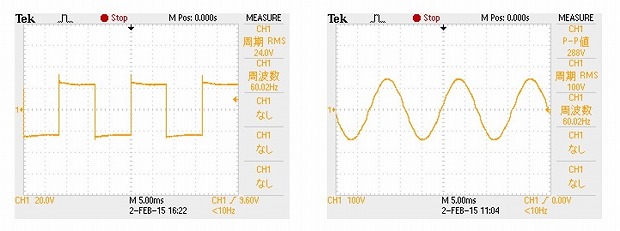

  AV−F シリーズ  入 力 ・ 出 力 ( 波 形 例 )

  * 矩形波の場合は打合せが必要です。
  AV−F,AVシリーズ  仕   様
入 力 周 波 数  50又は60Hz±2Hz(端子にて選択) 効     率 85%以上
入力電圧範囲  定格電圧の85〜110% 負 荷 条 件  0〜100%
出力電圧精度  定格電圧±2%  絶 縁 抵 抗  DC500Vメガーにて測定20MΩ
出力電圧偏差  定格電圧±2% 絶 縁 耐 圧  AC1500V 1分間
波 形 歪 率  AV-F型5%以下/AV型約30%以下  使 用 温 度  -10〜40℃
応 答 時 間 0.08秒以下(入力電圧10%急変時) 相 対 湿 度  30〜85% RH
  AV−F,AVシリーズ

  AV−F,AVシリーズ 製品一覧
 型式の末尾空欄には、次の数字が入ります。
     1:入力電圧 100V 出力電圧 100V    21:入力電圧 200V 出力電圧 100V
     2:入力電圧 200V 出力電圧 200V    12:入力電圧 100V 出力電圧 200V
  AV−Fシリーズ  (波形補正フィルター付)
容量VA 型     式 c1  c2     重量kg
100  AV- 100F- □  115  174  169  142  60  130  21  88  5x10  8
150  AV- 150F- □  115  174  182  142  73  130  21  88  5x10  10
200  AV- 200F- □  115  174  197  142  88  130  21  88  5x10  11
300  AV- 300F- □  115  174  223  142  114  130  21  88  5x10  13
400  AV- 400F- □  143  190  217  170  98  156  22  97  5.5x10  16
500  AV- 500F- □  143  190  231  170  112  156  22  97  5.5x10  19
750  AV- 750F- □  143  190  337  170  143  156  97  97  5.5x10  25
1K  AV- 1KF - □  143  190  357  170  163  156  97  97  5.5x10  31
   AVシリーズ    (波形補正フィルターなし)
容量VA 型     式 c1  c2     重kg
150  AV- 150- □  115  174  167  142  58  130  21  88  5x10  8
200  AV- 200- □  115  174  176  142  67  130  21  88  5x10  9
300  AV- 300- □  115  174  194  142  85  130  21  88  5x10  11
400  AV- 400- □  115  174  224  142  115  130  21  88  5x10  13
500  AV- 500- □  143  190  213  170  94  156  22  97  5.5x10  16
750  AV- 750- □  143  190  229  170  110  156  22  97  5.5x10  19
1K  AV- 1K - □  143  190  246  170  127  156  22  97  5.5x10  24

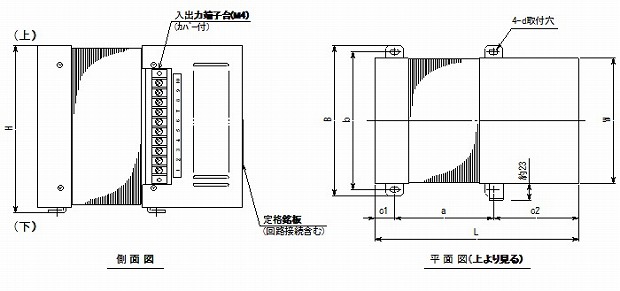

  AV−F,AVシリーズ      外形図
