ホーム >> 充電器 >> BC−P,BC−PBシリーズ
  BC-P,BC-PBシリ-ズ(補水式シ-ル鉛蓄電池HS・CS・PS用)概 要
本装置は、無停電電源システム・非常用電源設備等に使われる補水式シ-ル鉛蓄電池用、中、小型
充電器で、サイリスタ位相制御方式+LCフィルタによりリップルを低減し、定電圧定電流形としています。
また充電器異常から蓄電池を保護する過電圧トリップ回路を内蔵しています。
パネルのスイッチ操作により均等充電を行うことが出来ます。
  (自動均等充電等オプション製作も致します)
種類としては充電専用形の(BC-P)、放電回路も合わせ持つ(BC-PB)形があります。(BC-PB)形
には蓄電池過放電防止回路が内蔵してあります。標準的にはHS形で充電電圧を設定しています
が、調整器の設定でCS形、PS形にもご使用できます。

  BC-P,BC-PBシリ-ズ(補水式シ-ル鉛蓄電池HS・CS・PS用)概 要
  BC-P,BC-PBシリ-ズ(補水式シ-ル鉛蓄電池HS・CS・PS用)概 要
入 力 電 圧  1φ100V、200V ±10% 放電回路電流  定格出力と同じ(BC-PB)形
周   波   数  50Hz/60Hz共用 ±2Hz 周囲温 ・ 湿度  0〜40℃ 30〜85%RH
出力公称電圧  DC12V、24V、48V、108V 絶 縁 耐 力  AC1,500V 1分間
充 電 電 圧  2.18V/2.3V(セル当り)  絶 縁 抵 抗  DC500Vメガにて測定10MΩ
垂 下 電 流  定格電流の105% 塗  装  色  5Y7/1

 *入力電圧・出力公称電圧とも上記以外に応じます。その他特殊仕様もご相談ください。
 *充電電圧設定値を調整すればCS形、PS形蓄電池にも適用出来ます。
 *陰極吸収式(MSE、HSE)、及びM形蓄電池にはBC−Mシリーズがございます。
 *アルカリ蓄電池用も製作いたします。

  BC-P,BC-PBシリ-ズ(補水式シ-ル鉛蓄電池HS・CS・PS用)


 型式の説明
B C − 2 Z P B 12 0  @出力公称電圧  A回路構成 V B入力電圧  C出力電流
     @    A B  C  1Z:DC12V  無印:充電専用  1:AC100V
   2Z:DC24V  B :放電回路付  2:AC200V
   4Z:DC48V
   9Z:DC108V
  BC-P,BC-PBシリ-ズ(補水式シ-ル鉛蓄電池HS・CS・PS用)
出    力 型   式(BC-P)  型   式(BC-PB)  幅W 奥行D  高さH  重量
公称電圧 電流  入力AC100V  入力AC200V  入力AC100V  入力AC200V  mm mm mm kg
12V

15A  BC-1ZP1-15  BC-1ZP2-15  BC-1ZPB1-15  BC-1ZPB2-15  420  400  199  25
20A  BC-1ZP1-20  BC-1ZP2-20  BC-1ZPB1-20  BC-1ZPB2-20  420  400  199  28
30A  BC-1ZP1-30  BC-1ZP2-30  BC-1ZPB1-30  BC-1ZPB2-30  420  500  249  40
40A  BC-1ZP1-40  BC-1ZP2-40  BC-1ZPB1-40  BC-1ZPB2-40  420  500  349  45
24V
10A BC-2ZP1-10  BC-2ZP2-10  BC-2ZPB1-10  BC-2ZPB2-10  420  400  199  25
15A BC-2ZP1-15  BC-2ZP2-15  BC-2ZPB1-15  BC-2ZPB2-15  420  500  249  30
20A BC-2ZP1-20  BC-2ZP2-20  BC-2ZPB1-20  BC-2ZPB2-20  420  500  249  33
30A BC-2ZP1-30  BC-2ZP2-30  BC-2ZPB1-30  BC-2ZPB2-30  420  500  349  45
40A BC-2ZP1-40  BC-2ZP2-40  BC-2ZPB1-40  BC-2ZPB2-40  420  500  349  60
 48V

6A BC-4ZP1- 6  BC-4ZP2- 6  BC-4ZPB1- 6  BC-4ZPB2- 6  420  400  199  27
10A BC-4ZP1-10  BC-4ZP2-10  BC-4ZPB1-10  BC-4ZPB2-10  420  400  199  34
15A BC-4ZP1-15  BC-4ZP2-15  BC-4ZPB1-15  BC-4ZPB2-15  420  500  249  45
20A BC-4ZP1-20  BC-4ZP2-20  BC-4ZPB1-20  BC-4ZPB2-20  420  500  349  55
30A BC-4ZP1-30  BC-4ZP2-30  BC-4ZPB1-30  BC-4ZPB2-30  420  500  349  70
108V


3A BC-9ZP1- 3  BC-9ZP2- 3  BC-9ZPB1- 3  BC-9ZPB2- 3  420  400  199  27
6A BC-9ZP1- 6  BC-9ZP2- 6  BC-9ZPB1- 6  BC-9ZPB2- 6  420  500  249  40
10A BC-9ZP1-10  BC-9ZP2-10  BC-9ZPB1-10  BC-9ZPB2-10  420  500  349  55
15A BC-9ZP1-15  BC-9ZP2-15  BC-9ZPB1-15  BC-9ZPB2-15  420  500  349  70

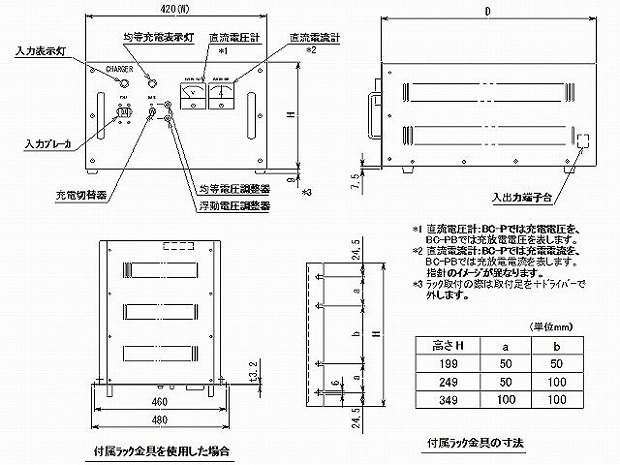

  BC-P,BC-PBシリ-ズ(補水式シ-ル鉛蓄電池HS・CS・PS用)外形図
