ホーム >> 充電器 >> BC−M,BC−MBシリーズ
  BC-M,BC-MBシリ-ズ(陰極吸収式鉛蓄電池MSE・HSE用)概 要
無停電電源システム・非常用電源設備等に使われる蓄電池は、近年無保守化・長寿命化が求められ、
陰極吸収式シ-ル形鉛蓄電池(MSE・HSE)が多く使用されるようになりました。

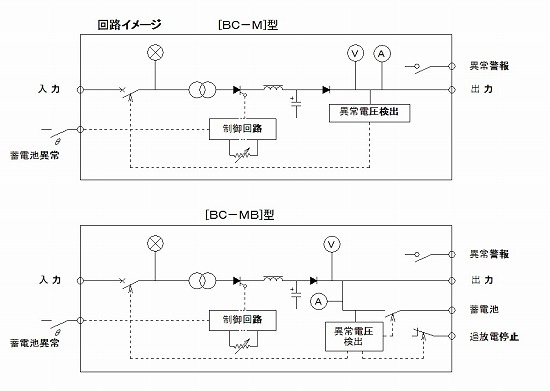

本装置は中・小形の産業用浮動充電器で、サイリスタ位相制御方式+LCフィルタ-によりリップルを低減し、
定電圧定電流形としています。また充電器異常から蓄電池を保護する過電圧トリップ回路と、外部
からの蓄電池温度異常接点信号を受け一時的に充電電圧を5〜6%下げる機能も内蔵しています。
種類としては充電専用形のBC-M)、放電回路も合わせ持つ(BC-MB)形があります。(BC-MB)形
には蓄電池過放電防止回路が内蔵してあります。

  BC-M,BC-MBシリ-ズ(陰極吸収式鉛蓄電池MSE・HSE用)仕 様

  BC-M,BC-MBシリ-ズ(陰極吸収式鉛蓄電池MSE・HSE用)仕 様
入 力 電 圧  1φ100V、200V ±10% 放電回路電流  定格出力と同じ(BC-MB)形
周   波   数  50Hz/60Hz共用 ±2Hz 周囲温 ・ 湿度  0〜40℃ 30〜85%RH
出力公称電圧  DC12V、24V、48V、108V 絶 縁 耐 力  AC1500V 1分間
充 電 電 圧  2.23V/セル  絶 縁 抵 抗  DC500Vメガにて測定10MΩ
垂 下 電 流  定格電流の105% 塗  装  色  5Y7/1

 *入力電圧・出力公称電圧とも上記以外に応じます。その他特殊仕様もご相談ください。
 *充電電圧設定値を調整すれば(ご注文時指定)M形蓄電池にも適用出来ます。
 *補水式シール形鉛蓄電池(HS、CS、PS)にはBC-Pシリーズがございます。

  BC-M,BC-MBシリ-ズ(陰極吸収式鉛蓄電池MSE・HSE用)


 型式の説明
B C − 2 Z M B 12 0  @出力公称電圧  A回路構成 V B入力電圧  C出力電流
     @    A B  C  1Z:DC12V  無印:充電専用  1:AC100V
   2Z:DC24V  B :放電回路付  2:AC200V
   4Z:DC48V
   9Z:DC108V
  BC-M,BC-MBシリ-ズ(陰極吸収式鉛蓄電池MSE・HSE用)
出    力 型   式(BC-M)  型   式(BC-MB)  幅W 奥行D  高さH  重量
公称電圧 電流  入力AC100V  入力AC200V  入力AC100V  入力AC200V  mm mm mm kg
12V

15A  BC-1ZM1-15  BC-1ZM2-15  BC-1ZMB1-15  BC-1ZMB2-15  420  400  199  25
20A  BC-1ZM1-20  BC-1ZM2-20  BC-1ZMB1-20  BC-1ZMB2-20  420  400  199  28
30A  BC-1ZM1-30  BC-1ZM2-30  BC-1ZMB1-30  BC-1ZMB2-30  420  500  249  40
40A  BC-1ZM1-40  BC-1ZM2-40  BC-1ZMB1-40  BC-1ZMB2-40  420  500  349  45
24V
10A BC-2ZM1-10  BC-2ZM2-10  BC-2ZMB1-10  BC-2ZMB2-10  420  400  199  25
15A BC-2ZM1-15  BC-2ZM2-15  BC-2ZMB1-15  BC-2ZMB2-15  420  500  249  30
20A BC-2ZM1-20  BC-2ZM2-20  BC-2ZMB1-20  BC-2ZMB2-20  420  500  249  33
30A BC-2ZM1-30  BC-2ZM2-30  BC-2ZMB1-30  BC-2ZMB2-30  420  500  349  45
40A BC-2ZM1-40  BC-2ZM2-40  BC-2ZMB1-40  BC-2ZMB2-40  420  500  349  60
 48V

6A BC-4ZM1- 6  BC-4ZM2- 6  BC-4ZMB1- 6  BC-4ZMB2- 6  420  400  199  27
10A BC-4ZM1-10  BC-4ZM2-10  BC-4ZMB1-10  BC-4ZMB2-10  420  400  199  34
15A BC-4ZM1-15  BC-4ZM2-15  BC-4ZMB1-15  BC-4ZMB2-15  420  500  249  45
20A BC-4ZM1-20  BC-4ZM2-20  BC-4ZMB1-20  BC-4ZMB2-20  420  500  349  55
30A BC-4ZM1-30  BC-4ZM2-30  BC-4ZMB1-30  BC-4ZMB2-30  420  500  349  70
108V


3A BC-9ZM1- 3  BC-9ZM2- 3  BC-9ZMB1- 3  BC-9ZMB2- 3  420  400  199  27
6A BC-9ZM1- 6  BC-9ZM2- 6  BC-9ZMB1- 6  BC-9ZMB2- 6  420  500  249  40
10A BC-9ZM1-10  BC-9ZM2-10  BC-9ZMB1-10  BC-9ZMB2-10  420  500  349  55
15A BC-9ZM1-15  BC-9ZM2-15  BC-9ZMB1-15  BC-9ZMB2-15  420  500  349  70

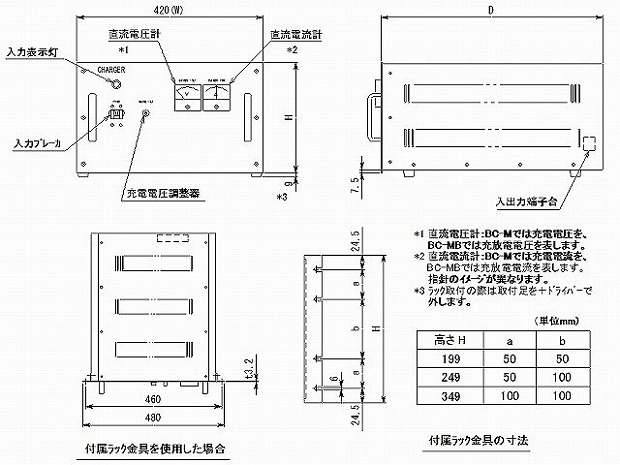

  BC-M,BC-MBシリ-ズ(陰極吸収式鉛蓄電池MSE・HSE用)外形図
