ホーム >> 製品案内 >>周波数変換器 FCシリーズ
  周波数変換器   50Hz ⇔ 60Hz
周波数変換装置は、50Hz又は60Hzの交流電力を異なる60Hz又は50Hzの安定した電圧と周波数の
交流電力に再変換する装置です。
入力と出力は絶縁されており、ノイズ遮断特性を持っています。
電源装置として最も実用的で理想的な特性をもつ定電圧トランス(CVT:Constant VoltageTransformer)
を主回路に採用し、シンプルな周辺回路での特長を充分に引き出します。
優れた過負荷耐量や高い変換効率は、さまざまな負荷に対する過酷な条件を満足します。
  FC,FC3シリーズ  仕   様
入力相数・周波数  1φ 3φ 50Hz/60Hz共用 効     率  55〜70%以上
入 力 電 圧 範 囲  定格入力電圧に対して±10%   (容量により差があります。)
出 力 電 圧 精 度  1φ100V、200V±2% 周 囲 温 湿 度  -10〜40℃、30〜85%R
3φ200V、440V±3%  絶 縁 抵 抗  DC500Vメガにて測定10MΩ
出 力 電 圧 偏 差  ±2% 絶 縁 耐 力  AC1500V(50Hz)1分間
出力周波数精度 50Hzまたは60Hz±0.1%  塗  装  色 マンセル5Y7/1半ツヤ
出 力 波 形・歪 率 正弦波・5%以下 過 負 荷 保 護  約150%以上で電圧垂下
応 答 速 度  0.15秒以内
  FC,FC3シリーズ

  FC,FC3シリーズ   製品一覧
 型式末尾の数字は電圧の種類を表します
(単相出力)  1 :入力 1φ100V/出力 1φ100V   2 :入力 1φ200V/出力 1φ200V
       21 :入力 1φ200V/出力 1φ100V   12 :入力 1φ100V/出力 1φ200V
31 :入力 3φ200V/出力 1φ100V  32
:入力 3φ200V/出力 1φ200V

(三相出力)  2 :入力 3φ200V/出力 3φ200V  24
:入力 3φ200V/出力 3φ440V
  FCシリーズ       単 相
容量 型        式  幅W 奥行D  高さH  重量    外形図
VA  出力 AC100V  出力 AC200V  (mm) (mm) (mm) (kg) 番号
100     FC - 100 - 1     FC - 100 - 2 420  400  199  19  図-1
    FC - 100 - 21     FC - 100 - 12 420  400  199  19  図-1
200     FC - 200 - 1     FC - 200 - 2 420  400  199  22  図-1
    FC - 200 - 21     FC - 200 - 12 420  400  199  22  図-1
300     FC - 300 - 1     FC - 300 - 2 420  400  199  29  図-1
    FC - 300 - 21     FC - 300 - 12 230  400  199  29  図-1
500     FC - 500 - 1     FC - 500 - 2 420  500  249  35  図-1
    FC - 500 - 21     FC - 500 - 12 420  500  249  35  図-1
750      FC - 750 - 1     FC - 750 - 2 420  500  249  45  図-1
    FC - 750 - 21     FC - 750 - 12 420  500  249  45  図-1
    FC - 750 - 31     FC - 750 - 32 420  500  249  45  図-1
1K      FC -  1K - 1     FC -  1K - 2 420  500  299  50  図-1
    FC -  1K - 21     FC -  1K - 12 420  500  299  50  図-1
    FC -  1K - 31     FC -  1K - 32 420  500  299  50  図-1
1.5K      FC - 1.5K - 1     FC - 1.5K - 2 420  500  349  62  図-1
    FC - 1.5K - 21     FC - 1.5K - 12 420  500  349  62  図-1
    FC - 1.5K - 31     FC - 1.5K - 32 420  500  349  62  図-1
2K      FC -  2K - 1     FC -  2K - 2 400  550  770  110  図-2
    FC -  2K - 21     FC -  2K - 12 400  550  770  110  図-2
    FC -  2K - 31     FC -  2K - 32 400  550  770  110  図-2
3K      FC -  3K - 1     FC -  3K - 2 450  600  860  160  図-2
    FC -  3K - 21     FC -  3K - 12 450  600  860  160  図-2
    FC -  3K - 31     FC -  3K - 32 450  600  860  160  図-2
5K      FC -  5K - 1     FC -  5K - 2 510  690  1000  250  図-2
    FC -  5K - 21     FC -  5K - 12 510  690  1000  250  図-2
    FC -  5K - 31     FC -  5K - 32 510  690  1000  250  図-2
  FC3シリーズ       三 相
容量 型        式  幅W 奥行D  高さH  重量    外形図
VA  出力 AC200V  出力 AC440V  (mm) (mm) (mm) (kg) 番号
1K FC3 - 1K - 2  FC3 - 1K - 24  420  500  299   60  図-1
2K FC3 - 2K - 2  FC3 - 2K - 24  400  550   770   120  図-2
3K FC3 - 3K - 2  FC3 - 3K - 24  450  600   860   190  図-2
5K FC3 - 5K - 2  FC3 - 5K - 24  510  690   1000   300  図-2

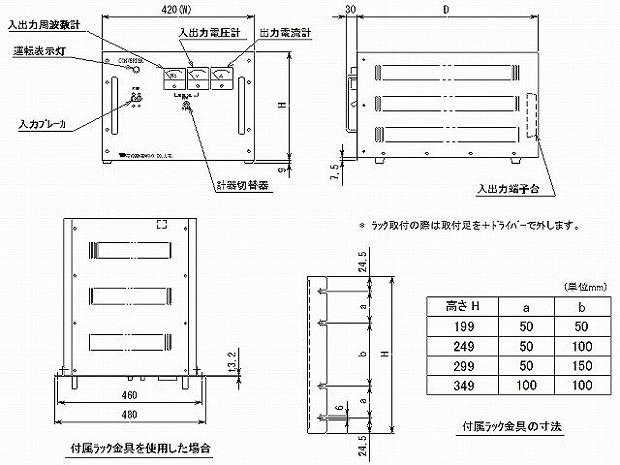

  FC3シリーズ     外形図  ( 図−1 )

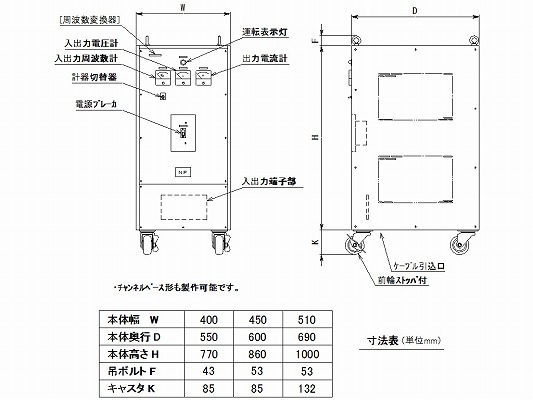

  FC3シリーズ     外形図  ( 図−2 )
