ホーム >> 製品案内 >>周波数変換器 MGシリーズ
  MG,MG3シリーズ  概   要
同期電動機と同期発電機、およびその制御装置をセットにした回転形( MGタイプ )の周波数
  変換装置です。
ブラシレス発電機の採用によって、波形歪がきわめて小さく、入出力が電気的に独立している
為、サ-ジラインノイズに影響されません。
制御盤搭載形の為、設置スペースが小さく、本体と制御盤の配線が必要ありません。
同期電動機と発電機をコモンシャフトにし、600rpmの低速で回転する為、雑音が小さく、静かです。

  MG,MG3シリーズ  用   途
50Hz地区で、60Hz電源が必要な場合、あるいはこの
逆の場合でモータなど突入電流が大きい負荷の試験
用電源として。
NC工作機、コンピュータ、精密機器の電圧が不安定な場合
各種電気計測機器用
化学プラント用
各種試験機器用

  MG,MG3シリーズ  仕   様
入 力 電 圧  3相3線 200V系 ・ 400V系 指定
出 力 電 圧  単相2線 100V系/200V系 ・ 3相3線 200V系/400V系 指定
入力出力 周波数  50Hz/60Hz指定 出力周波数変動率  商用電源と同じ
出力電圧  変動率  ±2%以内 波 形 歪 率  3%以内
  MGシリーズ       単   相
容量 型        式  幅L 高さH  奥行B  重量   外形図
VA  出力周波数 50Hz  出力周波数 60Hz  mm mm mm kg 番号
5K     MG- 5K -5      MG- 5K -6 970  1320  550  800  図-1
10K     MG-10K- 5      MG-10K- 6 1050  1320  550  850  図-1
15K     MG-15K- 5      MG-15K- 6 1150  1320  550  980  図-1
20K     MG-20K- 5      MG-20K- 6 1260  1680  700  1450  図-1
30K     MG-30K- 5      MG-30K- 6 1320  1680  700  1750  図-1
40K     MG-40K- 5      MG-40K- 6 1430  1680  700  2100  図-1
50K     MG-50K- 5      MG-50K- 6 1480  1900  900  3200  図-1
60K     MG-60K- 5      MG-60K- 6 1540  1900  900  3600  図-1
80K     MG-80K- 5      MG-80K- 6 1700  1900  900  3800  図-1
100K      MG-100K-5      MG-100K-6 1800  2100  1100  4500  図-1
  MG3シリーズ      三   相
容量 型        式  幅L 高さH  奥行B  重量   外形図
VA  出力周波数 50Hz  出力周波数 60Hz  mm mm mm kg 番号
5K MG3- 5K -5 MG3 -5K -6 970  1320  550   780  図-1
10K MG3-10K- 5 MG3-10K- 6 970  1320   550   830  図-1
15K MG3-15K- 5 MG3-15K- 6 1050  1320   550   970  図-1
20K MG3-20K- 5 MG3-20K- 6 1150  1320   550   1030  図-1
30K MG3-30K- 5 MG3-30K- 6 1260  1680   700   1500  図-1
40K MG3-40K- 5 MG3-40K- 6 1320  1680   700   1750  図-1
50K MG3-50K- 5 MG3-50K- 6 1400  1680   700   1900  図-1
60K MG3-60K- 5 MG3-60K- 6 1480  1900   900   3000  図-1
80K MG3-80K- 5 MG3-80K- 6 1540  1900   900   3300  図-1
100K MG3-100K-5 MG3-100K-6 1640  1900   900   3800  図-1
150K MG3-150K-5 MG3-150K-6 1800  2100   1100   5100  図-1
200K MG3-200K-5 MG3-200K-6 1930  2100   1100   6000  図-1
300K MG3-300K-5 MG3-300K-6 2760  2395   1300   6800  図-2

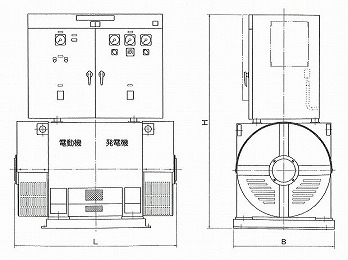

  MG,MG3シリーズ  外 形 図   ( 図−1 )

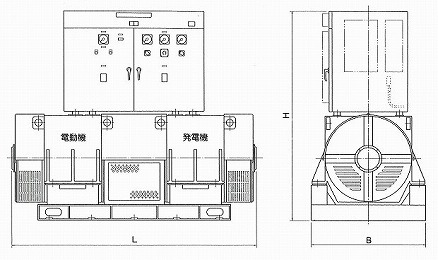

  MG,MG3シリーズ  外 形 図   ( 図−2 )
