  NSMシリーズ    概   要
電源装置として最も実用的で理想的な特性をもつ定電圧トランス(CVT:Constant Voltage Transformer)
を主回路に採用し、シンプルな周辺回路でその特長を充分に引き出すDC-ACインバータです。
優れた過負荷耐量や高い変換効率は、さまざまな負荷を駆動できるインバ-タとしての過酷な条件を
満足します。
また、幅広い入力電圧をカバ-する豊富な製品群や、一台の受注から短納期で対応する生産体制は、
他社に例を見ないものとして高い評価をいただいております。
長年に渡り実績のある高信頼製品、NS型の回路構成をそのまま引き継ぎ、出力電流計を省き、ケ-ス
小型にした実用本位の製品です。
また,CVTの巻線の接続を変更することにより、出力電圧精度が僅かに低くなっていますが、逆に
滑らかで高い周波数成分を含まない電圧波形を出力します。
  NSMシリーズ      仕  様
入 力 電 圧  DC12V、24V、48V、100V、200V 応 答 速 度 0.15秒以内
入力電圧範囲  85〜140% 効    率  65〜85%以上
出 力 電 圧  AC100Vまたは200V±3%   入力電圧,容量により差があります。
周  波  数  50Hzまたは60Hz±1%  周 囲 温 度  -10〜50℃
波     形 正弦波 絶 縁 抵 抗  DC500Vメガにて測定10MΩ
波 形 歪 率  5%以下 絶 縁 耐 圧  AC1500V (50Hz) 1分間
  NSMシリーズ

  NSMシリーズ     製品一覧
入力電圧 容量 型        式  幅W 奥行D  高さH  重量   BTSラック
(V) (VA)  出力1φAC100V  出力1φAC200V  (mm) (mm) (mm) (kg) 適用番号
12 100  NSM-100- 1Z1  NSM-100- 1Z2  420  280  199  16  4・5
200  NSM-200- 1Z1  NSM-200- 1Z2  420  280  199  20  4・5
24 100  NSM-100- 2Z1  NSM-100- 2Z2  420  280  199  16  4・5
200  NSM-200- 2Z1  NSM-200- 2Z2  420  280  199  20  4・5
300  NSM-300- 2Z1  NSM-300- 2Z2  420  280  199  24  4・5
  48    100  NSM-100- 4Z1  NSM-100- 4Z2  420  280  199  16  4・5
200  NSM-200- 4Z1  NSM-200- 4Z2  420  280  199  20  4・5
300  NSM-300- 4Z1  NSM-300- 4Z2  420  280  199  24  4・5
   100     100  NSM-100- 8Z1  NSM-100- 8Z2  420  280  199   16  4・5
200  NSM-200- 8Z1  NSM-200- 8Z2  420  280  199   20  4・5
300  NSM-300- 8Z1  NSM-300- 8Z2   420  280  199   24  4・5
  200    200  NSM-200-18Z1  NSM-200- 18Z2  420  400   199   21  5
300  NSM-300-18Z1  NSM-300- 18Z2  420  400   199   25  5

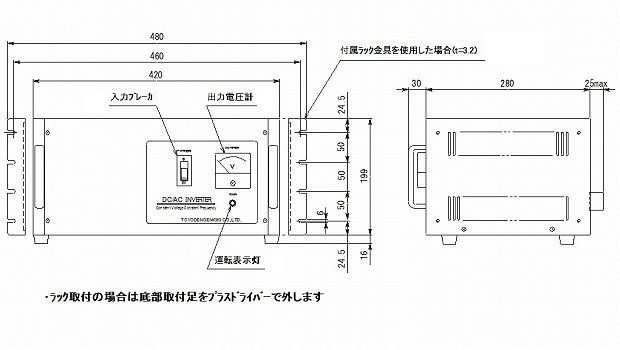

  NSMシリーズ      外形図
