ホーム >> DC-DCコンバ-タ >>SDXシリ-ズ
  SDXシリーズ        慨   要
          自然空冷と広い使用温度範囲-20℃~+60℃
アルミ電解/タンタルコンデンサー不使用
幅広い入力範囲
豊富な電圧バリエーションに対応できます。
強制空冷化し更なる小型化が可能(準標準仕様)
特注品・大容量製品も製作いたします。
  SDXシリーズ        仕   様
出力電圧可変範囲5V 3.0V~5.5V  使用温度/湿度  -20℃~+60℃ 20~90%RH(結露なし)
       12V 7.5V~13.2V  保存温度/湿度  -40℃~+85℃ 20~90%RH(結露なし)
(SDX100A12は8.3V~15.1Vとなります) 過電流保護  定格電流の105%以上で動作,自動復帰
       24V 14.4V~26.4V  過電圧保護  出力遮断型   入力再投入で復帰
静的入力変動  24mV~95mVmax  耐電圧  1次-2次  DC1500V1分間
静的負荷変動  24mV~190mVmax  振動 非動作時10~55HzX,Y,Z方向各3回
 リップル(p-p) 48mV~180mV  衝撃  196m/s²(20G)X,Y,Z方向各3回
冷却方法  自然空冷  安全規格 UL60950,C-UL, EN60950 準拠
  SDXシリーズ        製品一覧
モデル名 型 式 入力電圧  定格出力電圧  最大定格電流  外形寸法(mm)
  SDX50 SDX502412  24V(18~36V)  12V  4.2A  W32xH88.5xD94.5
端子台含まず

SDX502424  24V  2.1A
SDX504812  48V(36~76V)  12V  4.2A
SDX504824  24V  2.1A
  SDX100 SDX1002412  24V(18~36V)  12V  8.4A  W52xH88.5xD94.5
ヒートシンク無:W32xH88.5xD94.5
端子台含まず
SDX1002424  24V  4.2A
SDX1004812  48V(36~76V)  12V  8.4A
SDX1004824  24V  4.2A
  SDX200     SDX2002412  24V(18~36V)  12V  16.7A  W82xH88.5xD94.5
ヒートシンク無:W32xH88.5xD94.5
端子台含まず
SDX2002424  24V  8.4A
SDX2004812  48V(36~76V)  12V  16.7A
SDX2004824  24V  8.4A
  SDX350      SDX3502412  24V(20~36V)  12V  25A  W73xH88.5xD160
ヒートシンク無:W33xH88.5xD160
端子台含まず

SDX3502424  24V  14.5A
SDX3504812  48V(36~76V)  12V  29A
SDX3504824  24V  14.5A
  SDX400    SDX4004812  48V(36~76V)  12V  40A  W83xH88.5xD160
ヒートシンク無:W33xH88.5xD160
端子台含まず

SDX4004824  24V  21A
  SDX100A    SDX100A5  110V(45~160V)  5V  20A  W33xH88.5xD154
端子台含まず

SDX100A12  12V(15V)  7.3A
  SDX150A    SDX150A24  110V(66~160V) 24V  6.3A  W54xH88.5xD154
ヒートシンク無:W33xH88.5xD154
端子台含まず

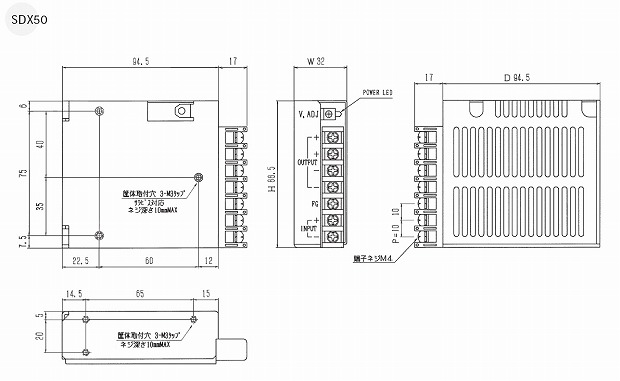

  SDX50シリーズ     外 形 図

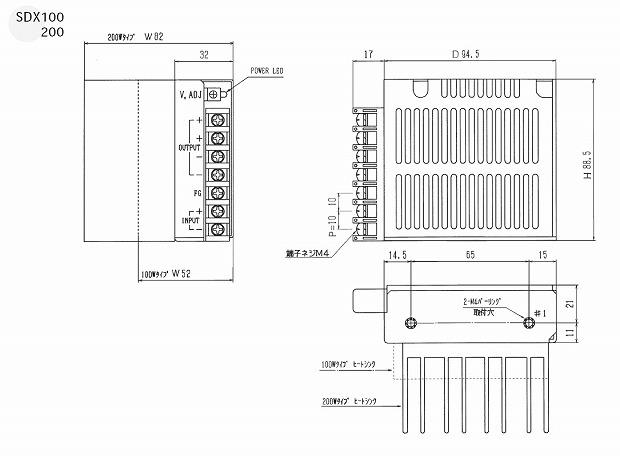

  SDX100/200シリーズ   外 形 図

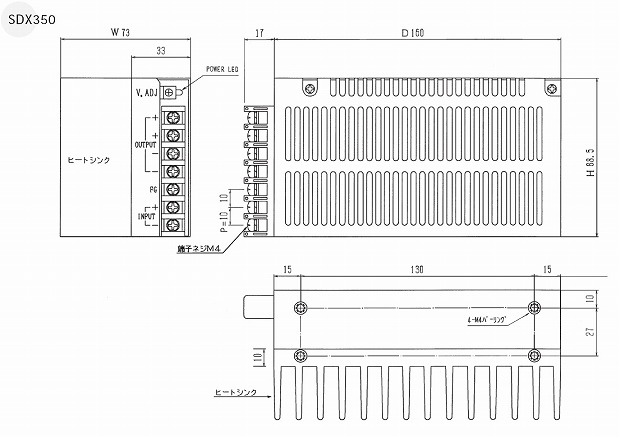

  SDX350シリーズ        外 形 図

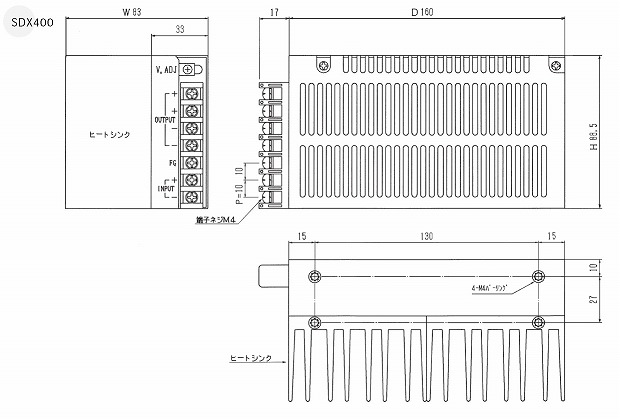

  SDX400シリーズ        外 形 図

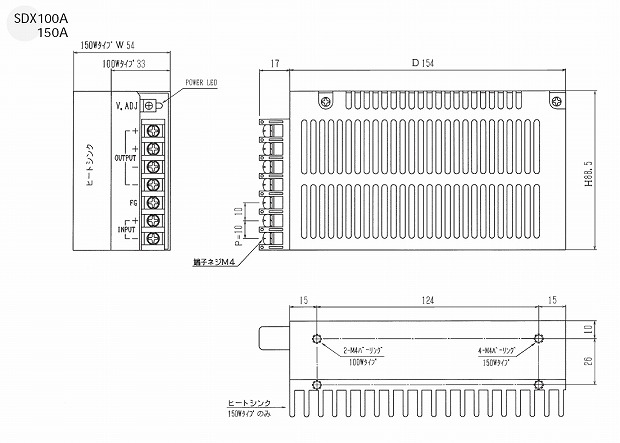

  SDX100A/150Aシリーズ        外 形 図
