	Frequency Converter 50Hz　⇔　60Hz

	The frequency converters are the devices which retranslate the 50Hz or 60Hz DC into the different
	constant voltage and 60Hz or 50Hz frequency.
	The input and output are isolated and have the noise cut off performance.
	Built-in the CVT(Constant Voltage Transformer) which is the most practical and ideal performance
	power supply, as the main circuit and get full performances out of the simple peripheral circuit.
	The frequency converters features such as　superior overload capacity and high transition
	efficiency will meet the harsh condition.

FC, FC3 Series　Specifications

Input Phase・Frequency	1φ3φ50Ｈz／60Ｈz in common use	Deficiency	55～70％and over.
Input voltage range	Rated input voltage±10％		(Differs according to the capacity)
Output voltage accuracy	1φ100Ｖ、200Ｖ±2％	Ambient temperature and humidity	-10～40℃、30～85％ＲH
	3φ200Ｖ、440Ｖ±3％	Insulation resistance	10ＭΩmeasured at DC500VMega
Output voltage deviation	±2％	Dielectric strength	One minute at AC1500V(50Hz)
Output frequency accuracy	50Ｈz or 60Ｈz±0.1％	Painting color	Mansell 5Y7/1 medium gloss
Output waveform・distortion rate	Sine wave・5％ and below	Overlord protection	Voltage drop at about 150% and over
Speed of response	Within 0.15 second

ＦＣ，ＦＣ3 Series　　

ＦＣ，ＦＣ3 Series Products List　　

The last figure on each product type name indicates the kind of voltage.

（Single phase output）　1

：Input 1φ100V／Output 1φ100V

：Input 1φ200Ｖ／Output 1φ200Ｖ

：Input 1φ200V／Output 1φ100V

：Input 1φ200Ｖ／Output 1φ200Ｖ

：Input 3φ200V／Output 1φ100Ｖ

：Input 3φ200Ｖ／Output 1φ200Ｖ

（Three Phase Output）　2

：Input 3φ200V／Output 3φ200V

：Input 3φ200Ｖ／Output 3φ440Ｖ

FC Series Single Phase　　　

Capacity

Types

Width

Depth

Height

Weig

Dimensional outline drawing

ＶＡ

Output AC100V

Output AC200V

(mm)

(kg)

Number

100

　　　ＦＣ -　100 -　1

　　　ＦＣ -　100 -　2

420

400

199

Figure 1

　　　ＦＣ -　100 - 21

　　　ＦＣ -　100 - 12

420

400

199

Figure 1

200

　　　ＦＣ -　200 -　1

　　　ＦＣ -　200 -　2

420

400

199

Figure 1

　　　ＦＣ -　200 - 21

　　　ＦＣ -　200 - 12

420

400

199

Figure 1

300

　　　ＦＣ -　300 -　1

　　　ＦＣ -　300 -　2

420

400

199

Figure 1

　　　ＦＣ -　300 - 21

　　　ＦＣ -　300 - 12

230

400

199

Figure 1

500

　　　ＦＣ -　500 -　1

　　　ＦＣ -　500 -　2

420

500

249

Figure 1

　　　ＦＣ -　500 - 21

　　　ＦＣ -　500 - 12

420

500

249

Figure 1

750

　　　ＦＣ -　750 -　1

　　　ＦＣ -　750 -　2

420

500

249

Figure 1

　　　ＦＣ -　750 - 21

　　　ＦＣ -　750 - 12

420

500

249

Figure 1

　　　ＦＣ -　750 - 31

　　　ＦＣ -　750 - 32

420

500

249

Figure 1

　　　ＦＣ -　 1K -　1

　　　ＦＣ -　 1K -　2

420

500

299

Figure 1

　　　ＦＣ -　 1K - 21

　　　ＦＣ -　 1K - 12

420

500

299

Figure 1

　　　ＦＣ -　 1K - 31

　　　ＦＣ -　 1K - 32

420

500

299

Figure 1

1.5K

　　　ＦＣ - 1.5K -　1

　　　ＦＣ - 1.5K -　2

420

500

349

Figure 1

　　　ＦＣ - 1.5K - 21

　　　ＦＣ - 1.5K - 12

420

500

349

Figure 1

　　　ＦＣ - 1.5K - 31

　　　ＦＣ - 1.5K - 32

420

500

349

Figure 1

　　　ＦＣ -　 2K -　1

　　　ＦＣ -　 2K -　2

400

550

770

110

Figure 2

　　　ＦＣ -　 2K - 21

　　　ＦＣ -　 2K - 12

400

550

770

110

Figure 2

　　　ＦＣ -　 2K - 31

　　　ＦＣ -　 2K - 32

400

550

770

110

Figure 2

　　　ＦＣ -　 3K -　1

　　　ＦＣ -　 3K -　2

450

600

860

160

Figure 2

　　　ＦＣ -　 3K - 21

　　　ＦＣ -　 3K - 12

450

600

860

160

Figure 2

　　　ＦＣ -　 3K - 31

　　　ＦＣ -　 3K - 32

450

600

860

160

Figure 2

　　　ＦＣ -　 5K -　1

　　　ＦＣ -　 5K -　2

510

690

1000

250

Figure 2

　　　ＦＣ -　 5K - 21

　　　ＦＣ -　 5K - 12

510

690

1000

250

Figure 2

　　　ＦＣ -　 5K - 31

　　　ＦＣ -　 5K - 32

510

690

1000

250

Figure 2

ＦC3 Series 3 Phase

Capacity

Types

Width

Depth

Height

Weig

Dimensional outline drawing

ＶＡ

Output AC200V

Output AC440V

(mm)

(kg)

Number

FC3 - 1K - 2

FC3 - 1K - 24

420

500

299

Figure 1

FC3 - 2K - 2

FC3 - 2K - 24

400

550

770

120

Figure 2

FC3 - 3K - 2

FC3 - 3K - 24

450

600

860

190

Figure 2

FC3 - 5K - 2

FC3 - 5K - 24

510

690

1000

300

Figure 2

FC3 Series Dimensional outline drawing (figure 1)

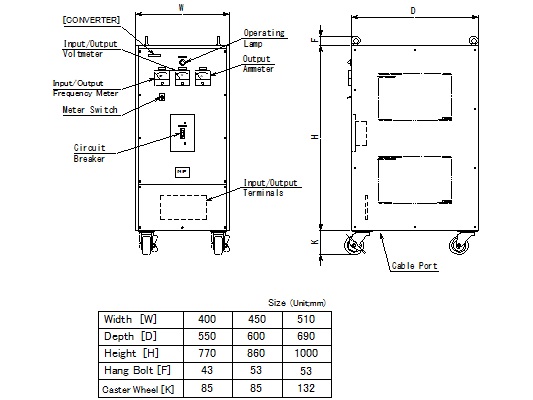

FC3 Series Dimensional outline drawing (figure 2)
